FPGA MiSTer 방송용 모니터 연결 하는법 feat. 이케가미 모니터

이케가미 방송용 모니터만 그런지 모르겠습니다만, FPGA MiSTer 와 결합하고 출력시 물결치는 현상이 일어났습니다. 이는 보통 화면 싱크가 안맞는 경우가 대다수입니다. 아래의 증상들은 바로 그런 모습들입니다. 다양한 현상을 사진으로 찍어보니...





물결은 기본이고.

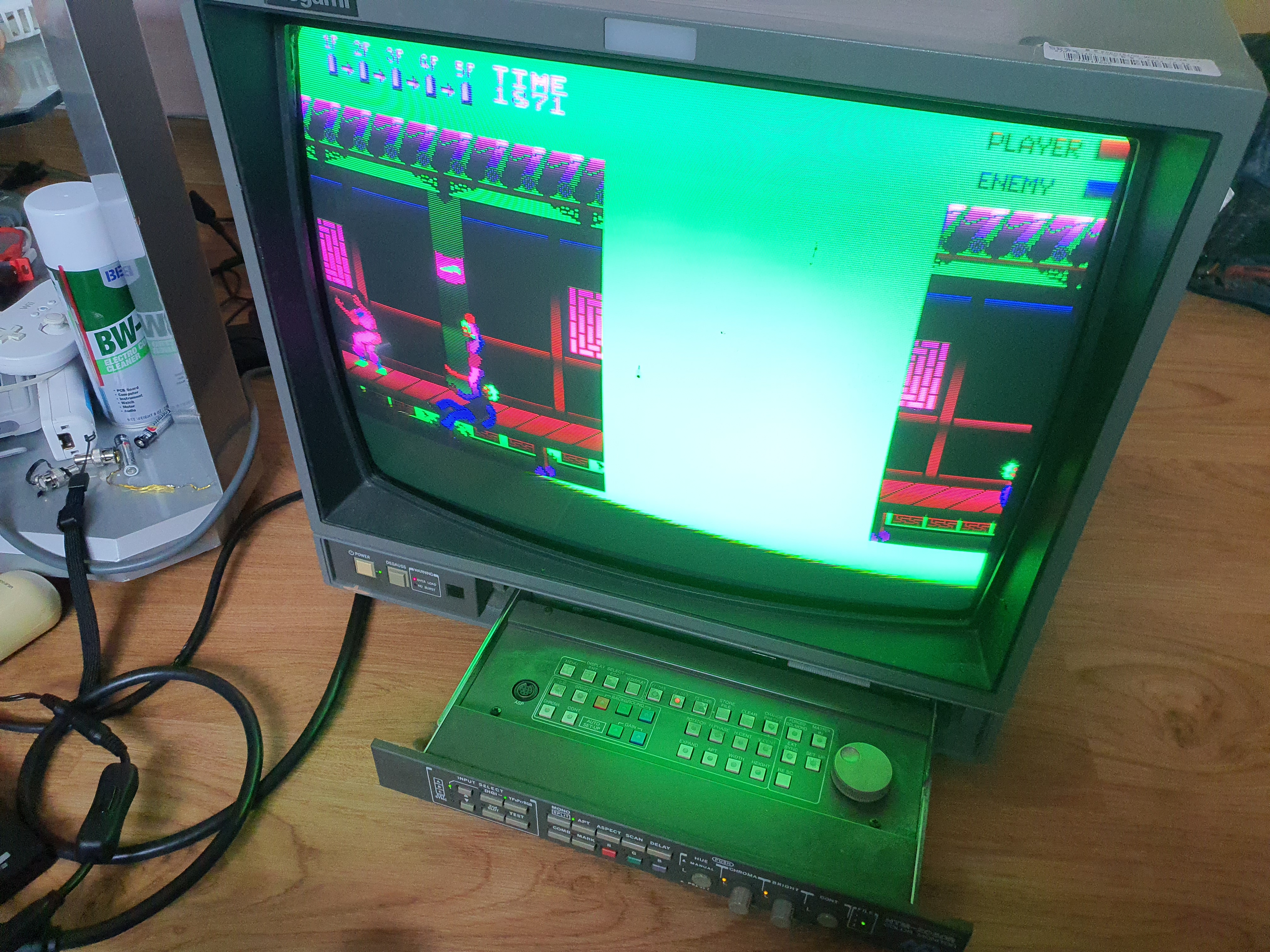

화면 정렬은 안되고.색감도 미쳤고.

색감의 경우엔

컴포넌트, RGB 변환 문제이니

바꿔주기만 하면 됩니다.





변환 제대로 하면

원래의 색감으로 나오게 되죠.





그러나 물결치는 부분은

도저히 모르겠습니다.

이유가 뭘까?





현재 이케가미 셋팅 화면.

그렇다면 정답은??



.

.

.

.





.

.

.

.



미스터 sd 카드 내부



미스터는 컴포넌트, RGB + C sync, RGB + HV sync를 모두 제공하고 있습니다. 컴포넌트 사용시에는 mister.ini을 메모장으로 열어서 ypbpr=0 으로 기본설정되어 있는 것을 ypbpr=1로 변경하시면 됩니다. (추가로 io board의 싱크온 그린을 활성화)





RGB 사용시 레트로에서 가장 널리 사용되고 있는 방식은 RGB + C sync 방식입니다.

MISTER는 (ypbpr=0으로, 싱크온그린은 비활성화) mister.ini에서 composite_sync=1로(기본설정은 0) 변경함으로써 io 보드의 13핀에서 C-sync를 출력하게 됩니다. (composite_sync=0 기본설정시에는 13핀에서 H싱크, 14핀에서는 V싱크가 출력됩니다.)

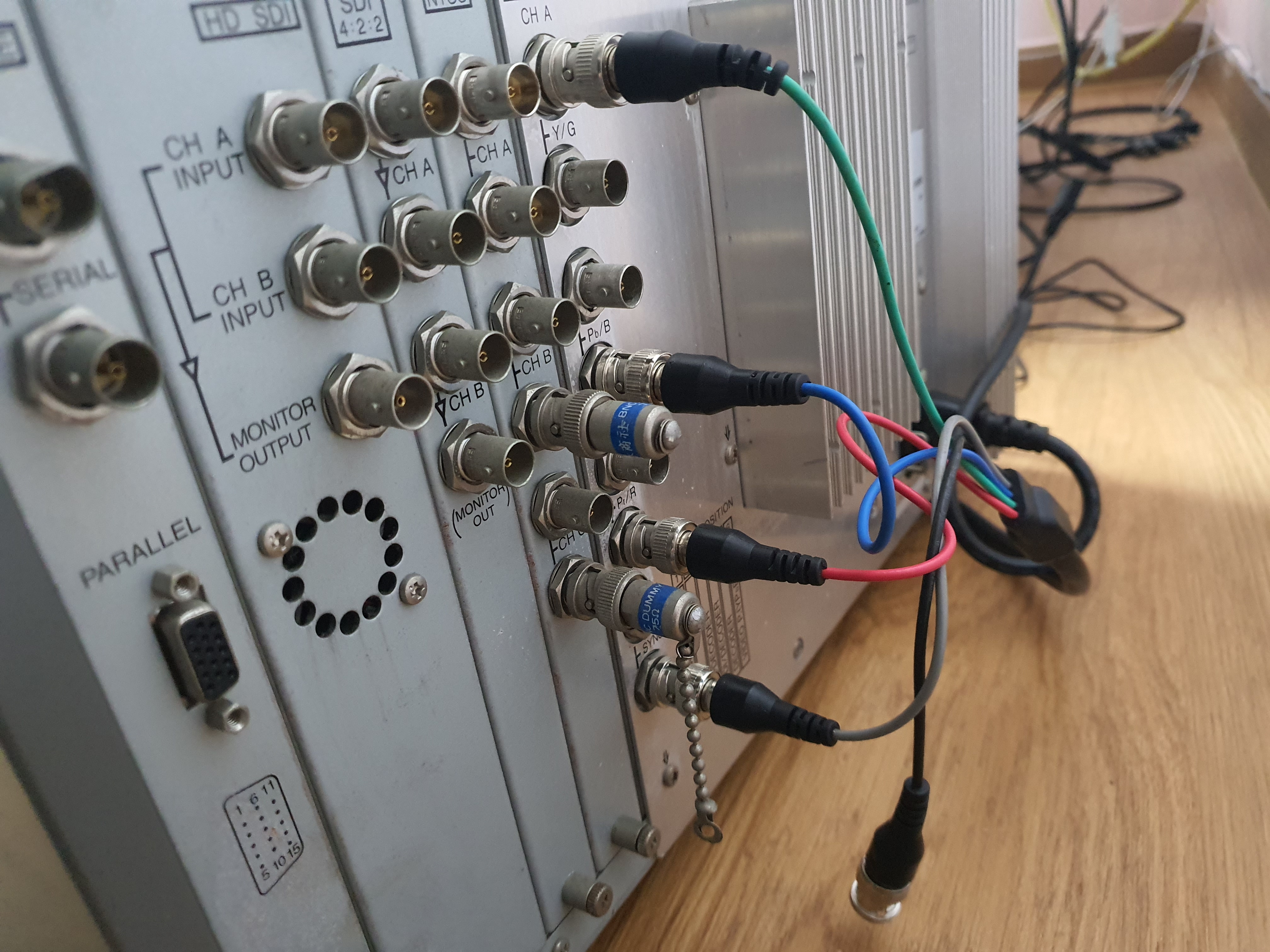

현재 컴포넌트 출력중



정상 출력이 되는 것을 볼 수 있습니다. 다양한 이케가미 화면 출력은 아래의 포스팅을 참고 하세요.
