세가 블라스트시티 브라운관 돌리는 법

세가 블라스트시티 브라운관을
가로에서 세로로 돌리고 싶다면?



모니터 제거 순서

1 블랭크 에스 쿠션 분리 (제어판을 열고 앞쪽 구멍 잠금 장치를 아래로 당깁니다 (오른쪽. 왼쪽)



2 모니터 신호. 전원 끄기.



3 모니터 앵글에 링 볼트 부착



4 링 볼트에 벨트를 통과시킨다 (왼쪽 위에서 벨트를 통해 좌우의 벨트를 중앙 상단에서 끼워 걸이)





도르래부 조립 순서

1 블래스트 헤트 받침대 조립

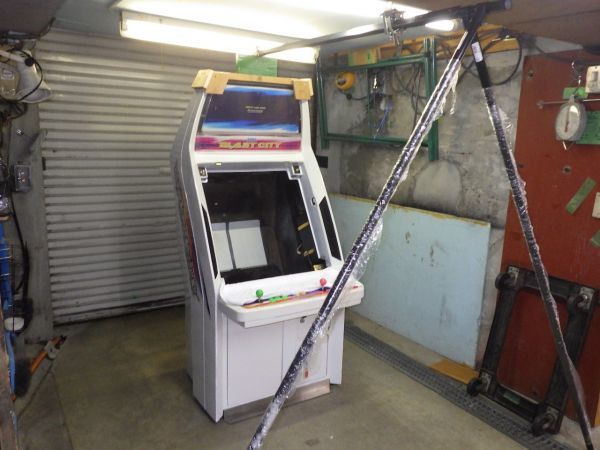

2 블래스트 받침대에 파이프 고정 브래킷을 설치 거기에 상부 파이프를 멈춘다 (길이 1580mm) (먼저 도르래를 파이프에 통과시킨다)



3 상부 파이프에 수직으로 파이프를 설치 (길이 1400mm)



4 안정 파이프(1000mm)에 세로 파이프를 설치(6각 렌치(4mm))



5 파이프 연결부의 6각 나사를 조입니다



6 파이프 트롤리에 레버 호이스트의 후크를 걸어 넣습니다.



7 레버 호이스트의 후크를 모니터의 벨트를 블랑 튜브의 상부에 걸어





하우징에 모니터 설치

1 먼저 모니터의 아래쪽을 설치한다.



2 위가 들어가지 않으면 모니터와 블랭크 튜브를 멈추고있는 6mm 볼트를 오른쪽으로 왼쪽을 풀고 17mm 볼트에 맞 춥니 다.

트롤리를 앞으로 밀고 블랭 튜브 프레임을 밀어 넣으면서 17mm 볼트에 맞추어 레버 호이스트를 내립니다.

볼트에 넣는 런관 프레임의 6mm 볼트를 조인다



출처 : https://page.auctions.yahoo.co.jp/jp/auction/x1024508092

지린다 이런 제품도 있다는 건
알고는 있었지만..ㄷㄷ

부재리스트 (사양)



① 상부 파이프 ゜ (1580mm )

② 세로 파이프 (1400mm)

③ 안정 파이프 (1000mm)

폭발 받침대

⑤ 파이프 고정금구

⑥ 링볼트와 벨트 (M6 X4 .벨트 4mx25mm 80kg )

⑦ 파이프 트롤리 (250kg )

⑧ 레버 호이스트 (100kg 1m )

⑨ 파이프 엘보 (3 )

파이프 T형 (1개 )



사용 공구

1 17mmBOX 렌치

2 10mmBOX 렌치

3+ 드라이버
